JAP70B Asfalt Paver Soil Stabilizowany cement i wapno, materiał bazowy lub asfalt betonowy.

JAP70BAsfaltowanie

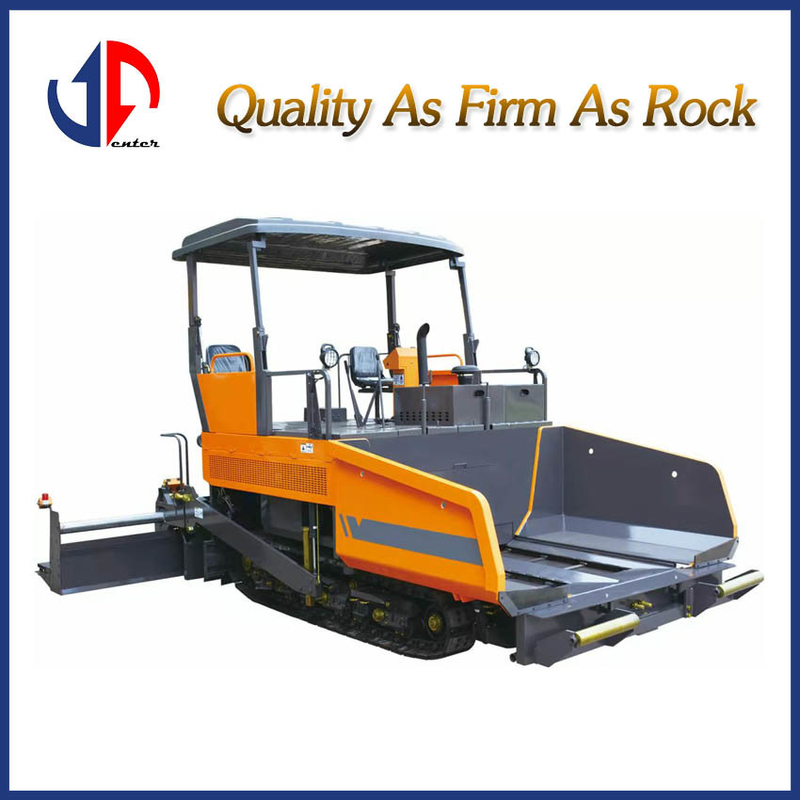

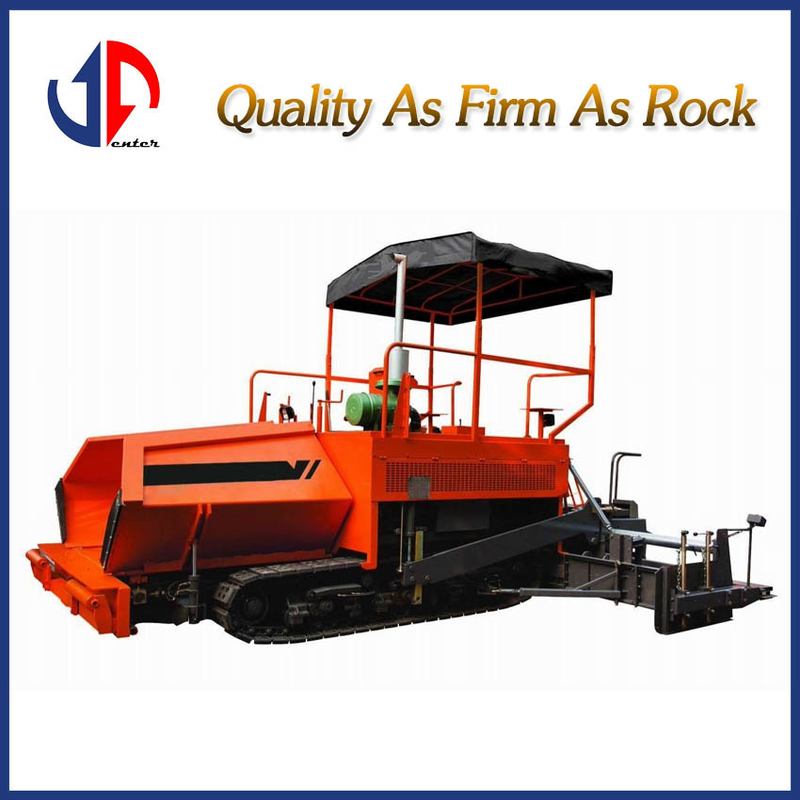

JAP70B wielofunkcyjny brukowiec jest nowy z zaawansowaną technologią i wieloletnim doświadczeniem w produkcji brukowców,który nadaje się do materiału bazowego stabilizowanego w glebie cementu i wapna lub betonu asfaltowego.

Silna napęd, kompaktowa i z łatwą obsługą, maszyna wykorzystuje zaawansowane dwa rzędy hydraulicznych rozszerzonych szyn oraz dwa podłużne i jedno poprzeczne automatyczne układy niwelowania,Drogociąg JAP70B może utorować drogę z dobrym wyrównaniem i wysoką gęstościąMaszyna używa zaawansowanego materiału do zabezpieczenia wydajności.

Model:JAP70B

Rodzaj: czołgacz

Podstawowy parametr:

Szerokość podłoża wybrukowanego 3000 mm

Maksymalna szerokość wybrukowania 7000 mm

Maksymalna grubość wybrukowania 300 mm

Min. grubość podłogi 20 mm

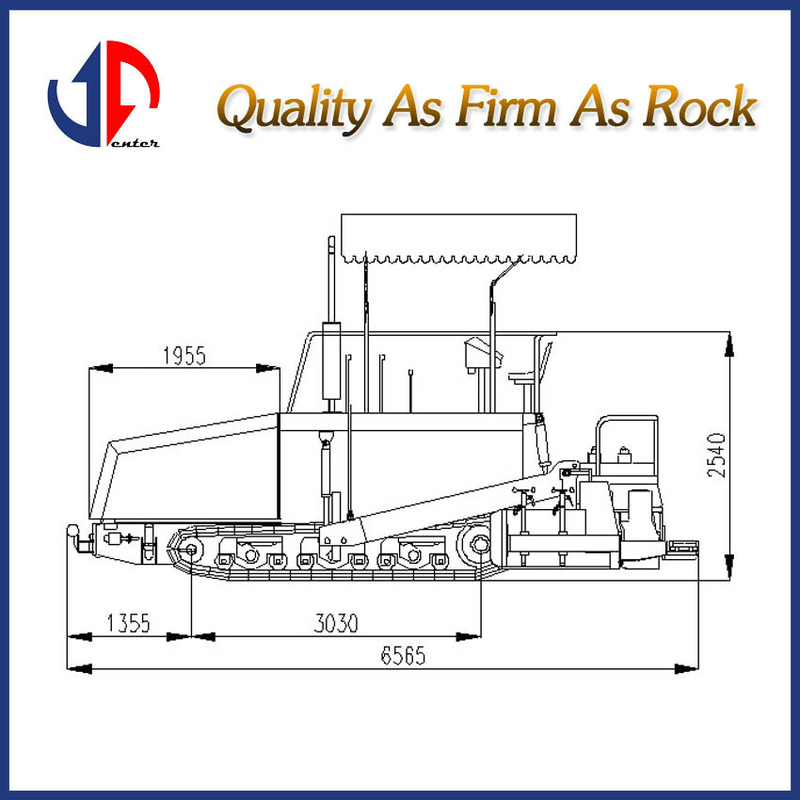

Zbyt duże:

Długość 6565 mm

Szerokość 3210 mm

Wysokość 3050 mm

Wydajność:

Prędkość jazdy 0,90 - 2,86 km/h

Szybkość drogowania 2,00~3,60 m/min

Korona 4%

Gładkość 3 mm/3 m

Maksymalna moc 400 t/h

Pojemność hopera 12 t

Wymagania w zakresie klasyfikowalności 10% (z załadowaniem) 15% (niez załadowaniem)

Masa 1200~17400 kg

Silnik

Model QSB5.9-C130-30

Typ 6 cylindrów chłodzonych wodą

Moc 97 kW/2200 r/min

Pojemność zbiornika paliwa 190 l

System napędowy:maszyna jest sterowana przez układy hydrauliczne, a silnik jest podłączony do skrzynki biegów i pomp dwustronnych, dostarczających energię do komponentów w następujący sposób:

Urządzenia do podróży

Przesyłowe przenośniki i przenośniki

Wibracja

Podnoszący sznurek składany hopper i cylinder obsługi

Urządzenie do jazdy:Stosuje się z obudowy skrzyni biegów, skrzyni biegów dwuszytowej, sprzęgła i łańcucha.

Tryb łożyska:dwa czołgi niosą ciężar całej maszyny, a powierzchnia plastra każdego czołgu wynosi 3050 × 300 mm

Kierowanie: sprzęgło ruchowe jest sterowane przez cylinder hydrauliczny, dzięki czemu może obracać się z hamulcem.

Hopper: Pojemność wynosi 12 ton i jest sterowana przez cylinder hydrauliczny.

Wyrzucanie rolki: jest używane do ciągnięcia tylnych kół ciężarówki.

System przenośników: Są dwa przenośniki po lewej i prawej stronie.

Każdy z przenośników ma niezależny napęd, sprzęgło jest sterowane przez cylinder hydrauliczny, poprzez przejazd łańcucha do żurawicy.

System elektryczny: 24 V prądu stałego zasilany przez dwie baterie obsługuje cały obwód.

Drzewa: Składają się z stalowej rury i tkaniny.

Automatyczne urządzenia wyrównujące:Posiada dwa urządzenia wzdłużne i jedno poprzeczne.

Urządzenia robocze:

Dwa rzędy hydraulicznego rozciągniętego sztresu

Ściana o szerokości podstawowej 3000 mm

łuk wybrukowania 0~4%

Częstotliwość wibracji 0 ̇ 50 Hz

Główne cechy JAP70C:

1Jest wyposażony w silnik Deutz (Chiny) o mocy 86 kW.

2Użycie wbudowanego mechanizmu, prądu elektrycznego i napędu hydraulicznego znacznie poprawia niezawodność całej maszyny.

3Ścigacz i szczotka są podzielone na lewo i prawo.

4W celu wygodnej obsługi platforma operacyjna może być przesuwana w lewo lub w prawo.

5Wszystkie elementy sterujące są mocno zamontowane na panelu sterującym, tak aby można było je wygodnie obsługiwać.

6Zaawansowane materiały są stosowane na dnie ślinki i innych delikatnych części.

7Łatwo znaleźć awarię, wszystkie części systemu elektrycznego mają numer seryjny.

8.Płynące pojazdy z lubryfikowanymi kołami napędowymi i butami do biegania są dobrze zużyte i trudne do poślizgu.
