Miejsce pochodzenia:
Chiny
Numer modelu:
RS-60C
Skontaktuj się z nami

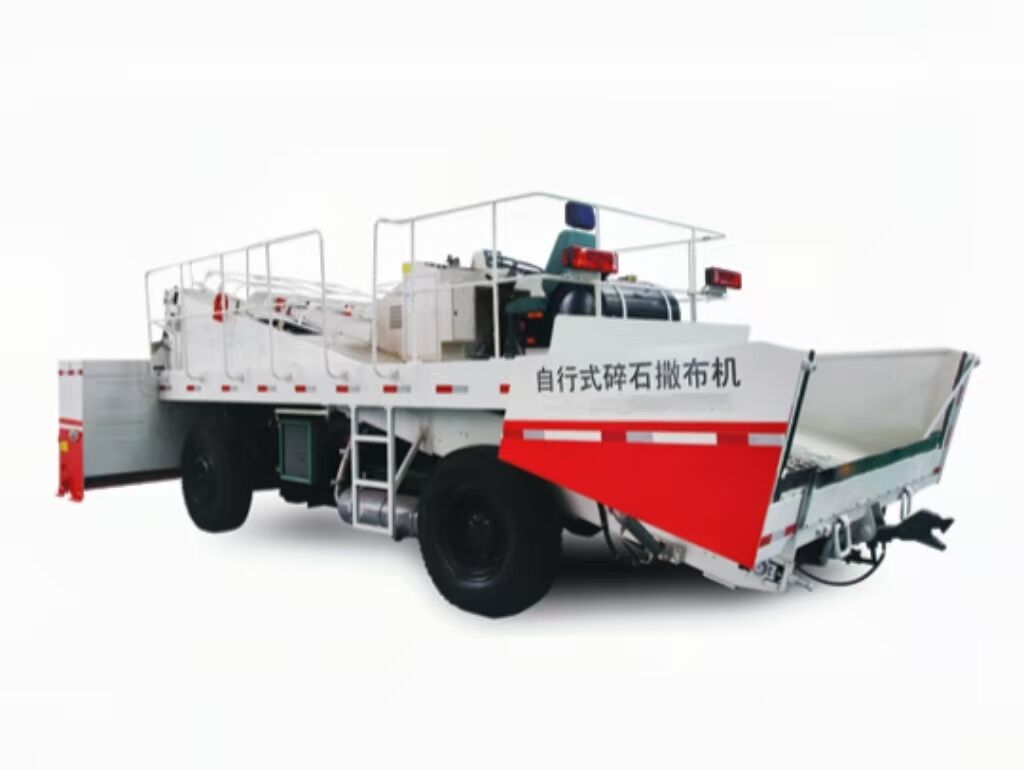

RS-60C Samojezdny rozrzutnik wiórów
Ⅰ.Podsumuj
Opracowana przez naszą firmę samojezdna rozsyparka makadamu RS-60C jest specjalną maszyną do rozsypywania kamieni o wielkości cząstek poniżej 30 mm. Jest to jeden z kluczowych urządzeń pomocniczych przy budowie nawierzchni asfaltowych. Zgodnie z wymaganiami konstrukcyjnymi kamienie o określonych parametrach można rozprowadzić w sposób ciągły, ilościowy i równomiernie na nawierzchni i podłożu spryskanym asfaltem. Stosowany jest głównie do rozsypywania kruszywa kamiennego przy budowie górnej warstwy uszczelniającej niskiej jakości autostrady oraz do rozsypywania kruszywa kamiennego przy budowie nowej nawierzchni asfaltowej metodą nawierzchniową. Może również pokryć powierzchnię wysokiej jakości autostrady. Model ten charakteryzuje się obecnie najszerszą szerokością rozrzucania pojedynczych wiórów w Chinach (maksymalna szerokość rozrzucania może sięgać 6 metrów), najwyższą wydajnością rozrzucania oraz najwyższym stopniem automatyzacji i inteligencji.
Główna struktura jest następująca:
1. Tryb transmisji: system chodzenia to przekładnia mechaniczna, pas, śruba, wałek materiału i system leja to przekładnia hydrauliczna;
2. Tryb podróży: napęd przedniej osi z napędem na opony;
3. Tryb przenoszenia: transport dwutaśmowy;
4. Forma leja odbiorczego: otwieranie i zamykanie hydrauliczne;
5. Forma leja rozrzucającego: połączenie klasyfikacji pneumatycznej i mechanicznej regulacji szerokości;
6. Tryb pracy: automatyczny i ręczny;
7. Tryb sterowania: sterowanie proporcjonalne i sterowanie przełącznikiem.
Ⅱ. Cechy produktu
1, główna wydajność
Główne właściwości są następujące:
a) Duża ilość rozsypywania, może spełnić wymagania różnych rozsypanych kruszyw.
b) Zbiornik teleskopowy, mechaniczne i hydrauliczne urządzenie do regulacji szerokości.
c) Otwarcie zasuwy materiałowej i kontrola współczynnika prędkości rozrzucania, równomierne rozrzucanie kruszywa.
d) Podawanie taśmy i wspólne sterowanie urządzeniem poziomu materiału, realizują automatyczną kontrolę podawania.
e) Ślimak i urządzenie poziomu materiału są sterowane wspólnie, aby zapewnić równomierność poziomu materiału w leju rozrzucającym.
f) Ślimak i wałek materiału napędzane są niezależnym silnikiem, co jest korzystne w transporcie i zapobieganiu segregacji.
g) System chodzenia wykorzystuje w pełni hydrauliczny system chodzenia, który jest stabilny, czysty i wygodny w utrzymaniu.
h) Prędkość pojazdu jest płynna i regulowana.
i) Zbiornik odbiorczy wyposażony jest w hydrauliczny zbiornik otwierający i zamykający, co znacznie zmniejsza ilość materiału pozostałego w zbiorniku po rozsypaniu.
j) Samoblokujący hak trakcyjny umożliwia wygodne połączenie i oddzielenie rozrzutnika od wózka materiałowego przy ciągłym rozprowadzaniu.
Jej największą zaletą jest możliwość regulacji wysokości za pomocą wysokości dyszla wywrotki.
k) Wysokosprawny silnik wysokoprężny, wystarczający zapas mocy do dostosowania się do różnych warunków rozproszenia i odporność na zmiany obciążenia.
l) Zastosowano w pełni hydrauliczny układ kierowniczy, aby sterowanie było bardziej elastyczne.
m) Do hamowania pojazdu zastosowano płynny i wydajny hydrauliczny układ hamulcowy.
n) Ruchomy fotel (konsola) poprawia pole widzenia operatora i sprawia, że obsługa konstrukcji jest bardziej intuicyjna.
Ⅱ. Cechy produktu
1, główna wydajność
Główne właściwości są następujące:
a) Duża ilość rozsypywania, może spełnić wymagania różnych rozsypanych kruszyw.
b) Zbiornik teleskopowy, mechaniczne i hydrauliczne urządzenie do regulacji szerokości.
c) Otwarcie zasuwy materiałowej i kontrola współczynnika prędkości rozrzucania, równomierne rozrzucanie kruszywa.
d) Podawanie taśmy i wspólne sterowanie urządzeniem poziomu materiału, realizują automatyczną kontrolę podawania.
e) Ślimak i urządzenie poziomu materiału są sterowane wspólnie, aby zapewnić równomierność poziomu materiału w leju rozrzucającym.
f) Ślimak i wałek materiału napędzane są niezależnym silnikiem, co jest korzystne w transporcie i zapobieganiu segregacji.
g) System chodzenia wykorzystuje w pełni hydrauliczny system chodzenia, który jest stabilny, czysty i wygodny w utrzymaniu.
h) Prędkość pojazdu jest płynna i regulowana.
i) Zbiornik odbiorczy wyposażony jest w hydrauliczny zbiornik otwierający i zamykający, co znacznie zmniejsza ilość materiału pozostałego w zbiorniku po rozsypaniu.
j) Samoblokujący hak trakcyjny umożliwia wygodne połączenie i oddzielenie rozrzutnika od wózka materiałowego przy ciągłym rozprowadzaniu.
Jej największą zaletą jest możliwość regulacji wysokości za pomocą wysokości dyszla wywrotki.
k) Wysokosprawny silnik wysokoprężny, wystarczający zapas mocy do dostosowania się do różnych warunków rozproszenia i odporność na zmiany obciążenia.
l) Zastosowano w pełni hydrauliczny układ kierowniczy, aby sterowanie było bardziej elastyczne.
m) Do hamowania pojazdu zastosowano płynny i wydajny hydrauliczny układ hamulcowy.
n) Ruchomy fotel (konsola) poprawia pole widzenia operatora i sprawia, że obsługa konstrukcji jest bardziej intuicyjna.
Tabela 1 Główne parametry wydajności
| NIE. | Parametr | Jednostka | Wartość standardowa | Uwaga |
| 1 | Uwaga: szerokość rozrzutu | Uwaga: mm | 0 ~ 6000 |
Uwaga: przyrosty co 250 mm dla zakresu 0–3 m. Uwaga: bezstopniowa regulacja w zakresie 3–6 m. |
| 2 | Prędkość rozprzestrzeniania się | kilometrów na godzinę | Czas: 2,5 ~ 7 | |
| 3 | Maksymalne rozproszenie | L/m2 | 22 | |
| 4 | Minimalne rozproszenie | L/m2 | 3 | |
| 5 | Rozmiar zbiorczy | mm | 30 | |
| 6 | Prędkość paska | obr./min | 113 | |
| 7 | Śruba obr./min | obr./min | 100 | |
| 8 | Prędkość rolki | obr./min | 85 |
|
| 9 | Waga | ㎏ | 12000 | |
| 10 | Szybkość rozsiewu poprzecznego | % |
≥95 95 |
|
| 11 |
Wydajność rozsiewu wzdłużnego
|
% |
≥95 96 |
|
| 12 | Maksymalny kąt przedniego koła | ° | 25 | |
| 13 | Minimalny promień skrętu | mm | 9000 | |
| 14 | Minimalny prześwit pod pojazdem | mm | 310 | |
| 15 | Minimalny kąt zejścia | ° | 12,5 | |
| 16 | Wskaźnik przedni | mm |
2120
|
|
| 17 | Tylny tor | mm | 2400 | |
| 18 | Rozstaw osi | mm | 3300 | |
| 19 | Pojemność leja dozującego (dwa) | M3 | 1.2 | |
| 20 | Pojemność tylnego zbiornika | M3 | 2.8 | |
| 21 | Wygląd (rozmiar transportowy) | mm | 7400×3300×2750 | |
| 22 | Wygląd (rozmiar roboczy) | mm | 7400×6200×3500 | |
| 23 | Rozmiar zarysu zbiornika | mm | 6200×1350×1210 | |
| 24 | Maksymalne nachylenie konstrukcji przy pełnym obciążeniu | % | ≤7 |
Całkowita masa holowanej wywrotki nie przekracza 33t |
2,Posiada prawa własności intelektualnej
| NIE. | Numer patentu | Nazwa patentu | Uwaga |
| 1 | 2013206225368 | Urządzenie napinające przenośnik taśmowy | |
| 2 | 2013206225137 | Urządzenie ograniczające bramę materiałową | |
| 3 | 201320622557X | Urządzenie napinające rolkę napędową | |
| 4 | 2013206225758 | mechanizm zaślepiający | |
| 5 | 2013206224098 | Urządzenie zgarniające przenośnika taśmowego | |
| 8 | 2013206226746 | hak |
Parametry wydajności
| NIE. | Parametr | Jednostka | Wartość standardowa | Uwaga |
| 1 | Uwaga: szerokość rozprzestrzeniania się | Uwaga: mm | 6000 | Zakres 0–3 m ze skokiem co 250 mm / zakres 3–6 m regulowany bezstopniowo |
| 2 | Prędkość rozprzestrzeniania się | kilometrów na godzinę | Uwaga: 2,5 ~ 7 | |
| 3 | Maksymalne rozproszenie | L/m2 | 22 | |
| 4 | Minimalne rozproszenie | L/m2 | 3 | |
| 5 | Rozmiar zbiorczy | mm | 30 | |
| 6 | Prędkość paska | m/min | 113 | |
| 7 | Śruba obr./min | obr./min | 100 | |
| 8 | Prędkość rolki | obr./min | 85 |
|
| 9 | Waga | ㎏ | 12000 | |
| 10 | Szybkość rozsiewu poprzecznego | % |
≥95 95 |
|
| 11 |
Wydajność rozsiewu wzdłużnego
|
% |
≥95 96 |
|
| 12 | Maksymalny kąt przedniego koła | ° | 25 | |
| 13 | Minimalny promień skrętu | mm | 9000 | |
| 14 | Minimalny prześwit pod pojazdem | mm | 310 | |
| 15 | Minimalny kąt zejścia | ° | 11 | |
| 16 | Wskaźnik przedni | mm | 2120 | |
| 17 | Tylny tor | mm | 2400 | |
| 18 | Rozstaw osi | mm | 3300 | |
| 19 | Pojemność leja dozującego (dwa) | M3 | 1.2 | |
| 20 | Pojemność tylnego zbiornika | M3 | 2.8 | |
| 21 | Wygląd (rozmiar transportowy) | mm | 7400×3300×2750 | |
| 22 | Rozmiar zarysu zbiornika | mm | 6200×1350×1210 | |
| Maksymalne nachylenie konstrukcji przy pełnym obciążeniu | % | ≤7 | Masa całkowita holowanej wywrotki nie może przekraczać 33 ton |
Główna tabela konfiguracyjna
| NIE. | Nazwa | Ilość | Uwaga |
| 1. | Silnik | 1 | Dongfenga |
| 2. | Tylna oś | 1 | Most Anhui |
| 3. | Wytrzymała opona radialna | 4 | Opona Aeolus |
| 4. | Hydrauliczna oś napędowa | 1 | KESSLER |
| 5. | Pełna hydrauliczna przekładnia kierownicza | 1 | Jeść |
| 6. | Pompa podróżna | 1 | Rexrotha |
| 7. | Otwórz pompę 1 | 1 | Rexrotha |
| 8. | Otwórz pompę 2 | 1 | Rexrotha |
| 9. | Pompa zębata | 1 | Rexrotha |
| 10. | Zawór kasetowy 1 | 1 | Rexrotha |
| 11. | Zawór kasetowy 2 | Rexrotha | |
| 12. | Zawór kasetowy 3 | Rexrotha | |
| 13. | Hamulec postojowy | 1 | MIKO |
| 14. | Silnik podróżny | 1 | Rexrotha |
| 15. | Cylinder hydrauliczny | 11 | Jiangsu Yongxianga |
| 16. | Cylinder hakowy | 1 | Yuci |
| 17. | Silnik napędowy rolki ciągnącej materiał | 2 | PAKER |
| 18. | Silnik napędu śrubowego | 2 | PAKER |
| 19. | Silnik pasowy | 2 | PAKER |
| 20. | Filtr ssący oleju | 1 | świt |
| 21. | Niskociśnieniowy filtr oleju powrotnego | 2 | Hedeck |
| 22. | Przekaźnik kontroli poziomu | 1 | świt |
| 23. | Hybrydowy radiator | 1 | Koło lodowe Yantai |
| 24. | Minicylinder ze stali nierdzewnej | 24 | Yadek |
| 25. | Zawór elektromagnetyczny | 24 | PROCHOWIEC |
| 26. | Montaż modułu | 1 | Numatyka |
| 27. | Suszarka | 1 | Shacmana |
| 28. | Lej odbiorczy | 1 | |
| 29. | System transportu taśmowego | 2 | |
| 30. | Zbiornik rozsiewający (dwa) | 1 | |
| Akumulator | 1 | Shacmana |
