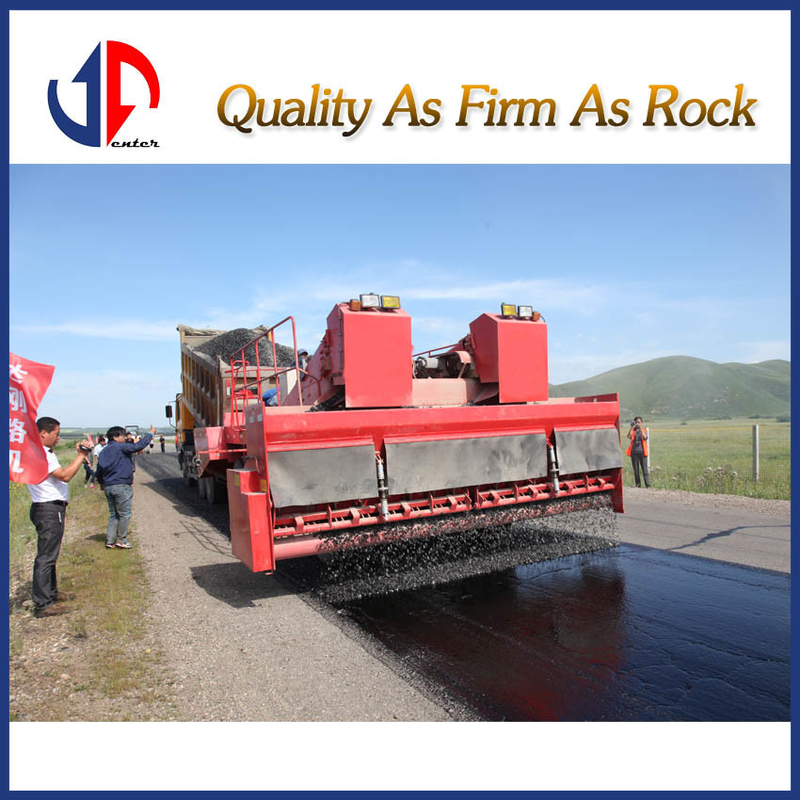

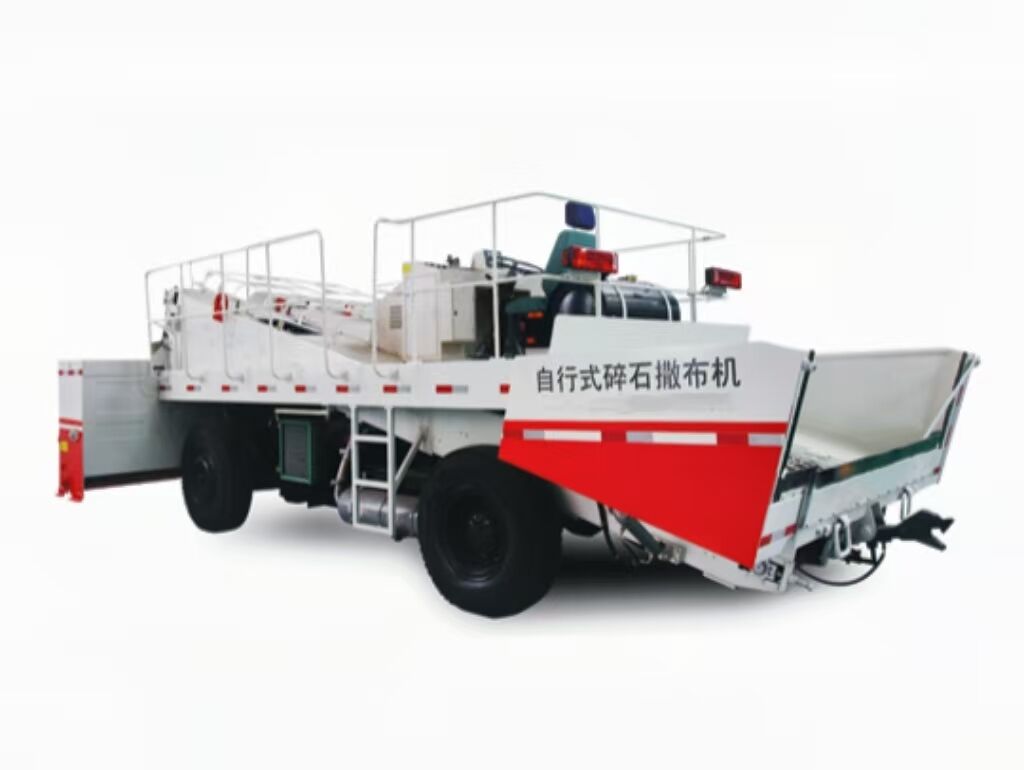

RO-SS6000 Rozrzutnik kruszywa samojezdny
Ⅰ. Podsumowanie
Samojezdny rozrzutnik kruszywa SS6000 opracowany przez naszą firmę to specjalna maszyna do rozrzucania kamieni o wielkości cząstek poniżej 30 mm. Jest to jeden z kluczowych elementów wyposażenia wspomagającego budowę nawierzchni asfaltowych. Zgodnie z wymaganiami budowlanymi, kamienie o określonych specyfikacjach mogą być w sposób ciągły, ilościowy i równomierny rozrzucane na nawierzchni i podbudowie spryskanej asfaltem. Jest on stosowany głównie do rozrzucania kruszywa w budowie górnej warstwy uszczelniającej dróg niskiej klasy oraz do rozrzucania kruszywa w budowie nowej nawierzchni asfaltowej metodą nawierzchniową. Może również pokrywać powierzchnię dróg wysokiej klasy. Model ten jest obecnie najszerszym rozrzutnikiem kruszywa w Chinach (maksymalna szerokość rozrzutu może sięgać 6 metrów), o najwyższej wydajności rozrzutu i najwyższym stopniu automatyzacji i inteligencji.
Główna struktura jest następująca:
1. Tryb przenoszenia: układ jezdny to napęd mechaniczny, pas, śruba, wałek materiałowy i układ zasobnika to napęd hydrauliczny;
2. Tryb jazdy: jazda na oponach, napęd przedniej osi;
3. Tryb przenoszenia: podwójny przenośnik taśmowy;
4. Forma zasobnika odbiorczego: hydrauliczne otwieranie i zamykanie;
5. Forma zasobnika rozrzutowego: połączenie klasyfikacji pneumatycznej i mechanicznej regulacji szerokości;
6. Tryb pracy: automatyczny i ręczny;
7. Tryb sterowania: sterowanie proporcjonalne i sterowanie przełącznikiem.
Ⅱ. Cechy produktu
1, Główne parametry
Główne właściwości są następujące:
a) Duża ilość rozrzutu, może spełniać wymagania dotyczące rozrzutu różnych kruszyw.
b) Teleskopowy zasobnik, mechaniczne i hydrauliczne urządzenie do regulacji szerokości.
c) Sterowanie proporcjonalne otwarciem bramy materiałowej i prędkością rozrzutu, równomierne rozrzucanie kruszywa.
d) Wspólne sterowanie podawaniem taśmowym i urządzeniem do kontroli poziomu materiału, realizacja automatycznego sterowania podawaniem.
e) Śruba i urządzenie do kontroli poziomu materiału są sterowane wspólnie, aby zapewnić jednolitość poziomu materiału w zasobniku rozrzutowym.
f) Śruba i wałek materiałowy są napędzane niezależnym silnikiem, co jest korzystne dla transportu i zapobiegania segregacji.
g) Układ jezdny przyjmuje w pełni hydrauliczny układ jezdny, który jest stabilny, czysty i wygodny w konserwacji.
h) Prędkość pojazdu jest bezstopniowa i regulowana.
i) Zasobnik odbiorczy przyjmuje hydrauliczny zasobnik otwierający i zamykający, co znacznie zmniejsza pozostałości materiału w zasobniku po rozrzucie.
j) Samozaciskowy hak holowniczy może realizować wygodne połączenie i rozłączenie rozrzutnika i wozu materiałowego w ciągłym rozrzucie.
Jego największą zaletą jest to, że wysokość można regulować w zależności od wysokości dyszla wywrotki.
k) Wysokowydajny silnik wysokoprężny, wystarczająca rezerwa mocy, aby dostosować się do różnych warunków rozrzutu i odporności na zmiany obciążenia.
l) Zastosowano w pełni hydrauliczny układ kierowniczy, aby kierowanie było bardziej elastyczne.
m) Zastosowano płynny i wydajny hydrauliczny układ hamulcowy do hamowania pojazdu.
n) Ruchome siedzenie (konsola) poprawia pole widzenia operatora i sprawia, że obsługa budowlana jest bardziej intuicyjna.
Ⅱ. Cechy produktu
1, Główne parametry
Główne właściwości są następujące:
a) Duża ilość rozrzutu, może spełniać wymagania dotyczące rozrzutu różnych kruszyw.
b) Teleskopowy zasobnik, mechaniczne i hydrauliczne urządzenie do regulacji szerokości.
c) Sterowanie proporcjonalne otwarciem bramy materiałowej i prędkością rozrzutu, równomierne rozrzucanie kruszywa.
d) Wspólne sterowanie podawaniem taśmowym i urządzeniem do kontroli poziomu materiału, realizacja automatycznego sterowania podawaniem.
e) Śruba i urządzenie do kontroli poziomu materiału są sterowane wspólnie, aby zapewnić jednolitość poziomu materiału w zasobniku rozrzutowym.
f) Śruba i wałek materiałowy są napędzane niezależnym silnikiem, co jest korzystne dla transportu i zapobiegania segregacji.
g) Układ jezdny przyjmuje w pełni hydrauliczny układ jezdny, który jest stabilny, czysty i wygodny w konserwacji.
h) Prędkość pojazdu jest bezstopniowa i regulowana.
i) Zasobnik odbiorczy przyjmuje hydrauliczny zasobnik otwierający i zamykający, co znacznie zmniejsza pozostałości materiału w zasobniku po rozrzucie.
j) Samozaciskowy hak holowniczy może realizować wygodne połączenie i rozłączenie rozrzutnika i wozu materiałowego w ciągłym rozrzucie.
Jego największą zaletą jest to, że wysokość można regulować w zależności od wysokości dyszla wywrotki.
k) Wysokowydajny silnik wysokoprężny, wystarczająca rezerwa mocy, aby dostosować się do różnych warunków rozrzutu i odporności na zmiany obciążenia.
l) Zastosowano w pełni hydrauliczny układ kierowniczy, aby kierowanie było bardziej elastyczne.
m) Zastosowano płynny i wydajny hydrauliczny układ hamulcowy do hamowania pojazdu.
n) Ruchome siedzenie (konsola) poprawia pole widzenia operatora i sprawia, że obsługa budowlana jest bardziej intuicyjna.
Tabela 1 Główne parametry wydajności
| NR. | Parametr | Jednostka | Wartość standardowa | Uwaga |
| 1 | Uwaga: Szerokość rozrzutu | Uwaga: mm | 0~6000 |
Uwaga: Przyrosty co 250 mm dla zakresu 0–3 m. Uwaga: Bezstopniowa regulacja dla zakresu 3–6 m. |
| 2 | Prędkość rozrzutu | km/h | 注:2.5~7 | |
| 3 | Maksymalny rozrzut | L/m2 | 22 | |
| 4 | Minimalny rozrzut | L/m2 | 3 | |
| 5 | Rozmiar kruszywa | mm | 30 | |
| 6 | Prędkość taśmy | obr/min | 113 | |
| 7 | Obroty śruby | obr/min | 100 | |
| 8 | Prędkość wałka | obr/min | 85 |
|
| 9 | Waga | ㎏ | 12000 | |
| 10 | Poprzeczny wskaźnik rozrzutu | % |
≥95 95 |
|
| 11 |
Wskaźnik rozrzutu wzdłużnego
|
% |
≥95 96 |
|
| 12 | Maksymalny kąt przedniego koła | ° | 25 | |
| 13 | Minimalny promień skrętu | mm | 9000 | |
| 14 | Minimalny prześwit | mm | 310 | |
| 15 | Minimalny kąt odjazdu | ° | 12.5 | |
| 16 | Rozstaw kół przednich | mm |
2120
|
|
| 17 | Rozstaw kół tylnych | mm | 2400 | |
| 18 | Rozstaw osi | mm | 3300 | |
| 19 | Pojemność zasobnika dozującego (dwa) | m3 | 1.2 | |
| 20 | Objętość tylnego zasobnika | m3 | 2.8 | |
| 21 | Wygląd (rozmiar transportowy) | mm | 7400×3300×2750 | |
| 22 | Wygląd (rozmiar roboczy) | mm | 7400×6200×3500 | |
| 23 | Rozmiar obrysu zasobnika | mm | 6200×1350×1210 | |
| 24 | Maksymalne nachylenie budowy pod pełnym obciążeniem | % | ≤7 |
Całkowita waga holowanej wywrotki nie może przekraczać 33 t |
2, Posiada prawa własności intelektualnej
| NR. | Numer patentu | Nazwa patentu | Uwaga |
| 1 | 2013206225368 | Urządzenie napinające przenośnik taśmowy | |
| 2 | 2013206225137 | Urządzenie ograniczające bramę materiałową | |
| 3 | 201320622557X | Urządzenie napinające wałek napędowy | |
| 4 | 2013206225758 | mechanizm opróżniania | |
| 5 | 2013206224098 | Urządzenie zgarniające przenośnika taśmowego | |
| 8 | 2013206226746 | hak |
Parametry wydajności
| NR. | Parametr | Jednostka | Wartość standardowa | Uwaga |
| 1 | Uwaga: Szerokość rozrzutu | Uwaga: mm | 6000 | Zakres 0–3 m z przyrostami co 250 mm / zakres 3–6 m bezstopniowo regulowany |
| 2 | Prędkość rozrzutu | km/h | Uwaga: 2.5~7 | |
| 3 | Maksymalny rozrzut | L/m2 | 22 | |
| 4 | Minimalny rozrzut | L/m2 | 3 | |
| 5 | Rozmiar kruszywa | mm | 30 | |
| 6 | Prędkość taśmy | m/min | 113 | |
| 7 | Obroty śruby | obr/min | 100 | |
| 8 | Prędkość wałka | obr/min | 85 |
|
| 9 | Waga | ㎏ | 12000 | |
| 10 | Poprzeczny wskaźnik rozrzutu | % |
≥95 95 |
|
| 11 |
Wskaźnik rozrzutu wzdłużnego
|
% |
≥95 96 |
|
| 12 | Maksymalny kąt przedniego koła | ° | 25 | |
| 13 | Minimalny promień skrętu | mm | 9000 | |
| 14 | Minimalny prześwit | mm | 310 | |
| 15 | Minimalny kąt odjazdu | ° | 11 | |
| 16 | Rozstaw kół przednich | mm | 2120 | |
| 17 | Rozstaw kół tylnych | mm | 2400 | |
| 18 | Rozstaw osi | mm | 3300 | |
| 19 | Pojemność zasobnika dozującego (dwa) | m3 | 1.2 | |
| 20 | Objętość tylnego zasobnika | m3 | 2.8 | |
| 21 | Wygląd (rozmiar transportowy) | mm | 7400×3300×2750 | |
| 22 | Rozmiar obrysu zasobnika | mm | 6200×1350×1210 | |
| Maksymalne nachylenie budowy pod pełnym obciążeniem | % | ≤7 | Całkowita waga holowanej wywrotki nie może przekraczać 33 t |
Tabela konfiguracji głównej
| NR. | Nazwa | Ilość | Uwaga |
| 1. | Silnik | 1 | Dongfeng |
| 2. | Tylna oś | 1 | Anhui Bridge |
| 3. | Opona radialna do dużych obciążeń | 4 | Aeolus Tyre |
| 4. | Hydrauliczna oś napędowa | 1 | KESSLER |
| 5. | W pełni hydrauliczny mechanizm kierowniczy | 1 | Eaton |
| 6. | Pompa jezdna | 1 | Rexroth |
| 7. | Otwarta pompa 1 | 1 | Rexroth |
| 8. | Otwarta pompa 2 | 1 | Rexroth |
| 9. | Pompa zębata | 1 | Rexroth |
| 10. | Zawór kasetowy 1 | 1 | Rexroth |
| 11. | Zawór kasetowy 2 | Rexroth | |
| 12. | Zawór kasetowy 3 | Rexroth | |
| 13. | Hamulec postojowy | 1 | MICO |
| 14. | Silnik jezdny | 1 | Rexroth |
| 15. | Siłownik hydrauliczny | 11 | Jiangsu Yongxiang |
| 16. | Siłownik haka | 1 | yuci |
| 17. | Silnik napędowy wałka ciągnącego materiał | 2 | PAKER |
| 18. | Silnik napędowy śruby | 2 | PAKER |
| 19. | Silnik taśmy | 2 | PAKER |
| 20. | Filtr ssący oleju | 1 | świt |
| 21. | Filtr oleju powrotnego niskiego ciśnienia | 2 | Hedeck |
| 22. | Przekaźnik kontroli poziomu | 1 | świt |
| 23. | Hybrydowy radiator | 1 | Yantai ice wheel |
| 24. | Mini siłownik ze stali nierdzewnej | 24 | Yadek |
| 25. | Zawór elektromagnetyczny | 24 | MAC |
| 26. | Montaż modułu | 1 | Numatics |
| 27. | Osuszacz | 1 | Shacman |
| 28. | Zasobnik odbiorczy | 1 | |
| 29. | System przenośników taśmowych | 2 | |
| 30. | Zasobnik rozrzutowy (dwa) | 1 | |
| Akumulator | 1 | Shacman |
