Miejsce pochodzenia:
Chiny
Numer modelu:
SD16 SD16C SD16E SD16F SD16L SD16R
Skontaktuj się z nami
| Model | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| Silnik | WEICHAI WD10G178E25 | SHANGCHAI SC11CB184G2B1 | ||||
| Emisja | Chiny-II | Chiny-II | ||||
| Zmiana nominalna | 1850 obr./min | 1850 obr./min | ||||
| Moc brutto | 131kW ((175hp) @1850 obr./min. | 131kW ((175hp) @1850 obr./min. | ||||
| Moc netto | 121kW ((160hp) @1850 obr./min | 121kW ((160hp) @1850 obr./min | ||||
|
Liczba butli- wytrzymałość |
6-126X130 mm | 6-121X152 mm | ||||
| Przesunięcie | 9.726L | 10.5L | ||||
| Maks. moment obrotowy | 830N.m@1100-1200 obr./min. | 843N.m@1300 obr./min | ||||
| System chłodzenia | Wiatrak mechaniczny | Wiatrak mechaniczny | ||||
| System napędowy | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| System napędowy |
Produkowany przez SHANTUI, o wysokiej wydajności pracy niska częstotliwość awarii; skrzynia biegów, 3 biegi do przodu i 3 biegi do tyłu. |
|||||
| Prędkość jazdy | Do przodu | 0~3,29km/h, 0~5,82km/h, 0~9,63km/h | ||||
| Wstecz | 0~4,28km/h, 0~7,59km/h, 0~12,53km/h | |||||
| Przetwornik momentu obrotowego | 3 elementy, jeden etap, 1 faza | |||||
| Przekaz |
Urządzenia planetarne i układy przesyłowe hydraulicznie uruchamiane, przymusowe smarowanie |
|||||
| Włócznik bieżnika |
Zespół z napędem spiralnym, jednoetapowe obniżenie prędkości, smarowanie przez rozpylanie |
|||||
| Sprzęgło kierownicze |
Mokry wielokrotny dysk, dysk na wiosnę, działający hydraulicznie, ręcznie, połączony z hamulcem kierowniczym. |
|||||
| Zatrzymaj |
mokry, kurczący się pas, z napędem hydraulicznym |
|||||
| Ostatni napęd | Sprzęgło napędowe, podwójne obniżenie, smarowanie wraz z rozpływami | |||||
| System podwozia | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| Rodzaj |
typ wiertniczego wiązki rozpylanego, zawieszona konstrukcja pręta wyrównawczego |
|||||
| Rodzaj obuwia | Jednorazowy grower | Rodzaj terenu podmokłego | ||||
| Prześcieradło toru | 1880 mm | 2300 mm | ||||
| Szerokość butów |
510/560/ 610 mm |
610 mm | 560 mm | 560 mm | 1100/950 mm | 1100/660 mm |
| Długość uziemienia toru | 2430 mm | 2365 mm | 2935 mm | |||
| Obszar uziemienia torów | 24786 cm2 | 29646cm2 | 29512 cm2 | 29512 cm2 | 64570 cm2 | |
| Liczba butów do biegania | 37 sztuk na stronę | 39 sztuk na stronę | 42 sztuk na stronę | |||
|
Ciśnienie uziemienia (standardowa konfiguracja) |
58 kPa | 59.2kPa | 55 kPa | 55 kPa | 25 kPa | 25 kPa |
| Liczba rolki nośnej | 2 sztuk/strona | |||||
| Liczba walców | 6 sztuk na stronę | 7 sztuk na stronę | ||||
| Głupota | 203 mm | |||||
| Objętość | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| Pojemność paliwa | 315L | |||||
| Pojemność płynu chłodniczego | 62.8L | |||||
| Pojemność oleju silnikowego | 24L | |||||
| Zbiornik oleju hydraulicznego | 112L | |||||
| Przekaz | 52L | |||||
| Oś napędowa | 70L | |||||
| Tłuszcz | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
|
Masa robocza (standardowy) |
17000 kg | 17370 kg | 17346 kg | 17500 kg | 18460 kg | 18460 kg |
| Ostrze | SD16 | SD16C | SD16E | SD16F | SD16L | SD16R |
| Rodzaj ostrza | Pochylenie w kierunku prostym/U | Węgiel | Wyróżnienie: | Pochylenie prosto/ kąt | Wyróżnienie: | Ostrza do przenoszenia odpadów |
| Pojemność ostrza | 30,5/4,8 m3 | 6m3 | 3.5m3 | 30,5/3,2 m3 | 3m3 | 80,3m3 |

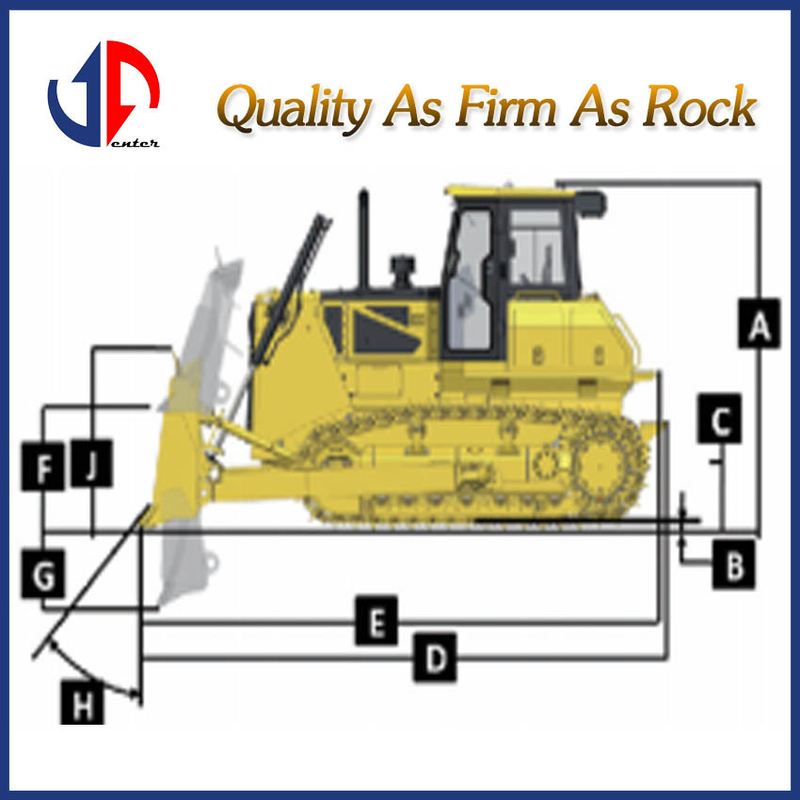

| SD16 | SD16C | SD16E | SD16F | SD16L | SD16R | |
|
Wysokość maszyny (bez ROPS) |
3032 mm | 3074 mm | ||||
| Wysokość ścieżki | 65 mm | 101.5 mm | ||||
| Odległość od gruntu | 400 mm | |||||
|
długość maszyny (z paskiem ciągnięcia) |
5140 mm | 5427 mm | 5345 mm | 5350 | 5262 mm | |
|
Maks. podnoszenie wysokość ostrza |
1095 mm | 1005 mm | ||||
|
Max. Kopanie. głębokość ostrza |
540 mm | 485 mm | ||||
| Kąt wykopania ostrza | 55°±3°(stopnia) | |||||
| Szerokość ostrza |
3455/ 3556 mm ((prosta nachylona/U) |
3900 mm | 3455 mm |
3455/4011 mm (prosta nachylenie/układ) |
4150 mm | |
| Wysokość ostrza |
1149/ 1120 mm ((prosta nachylona/U) |
1235 mm | 1149 mm |
1149/ 1040 mm (prosta nachylenie/układ) |
960 mm | 1590 mm |
|

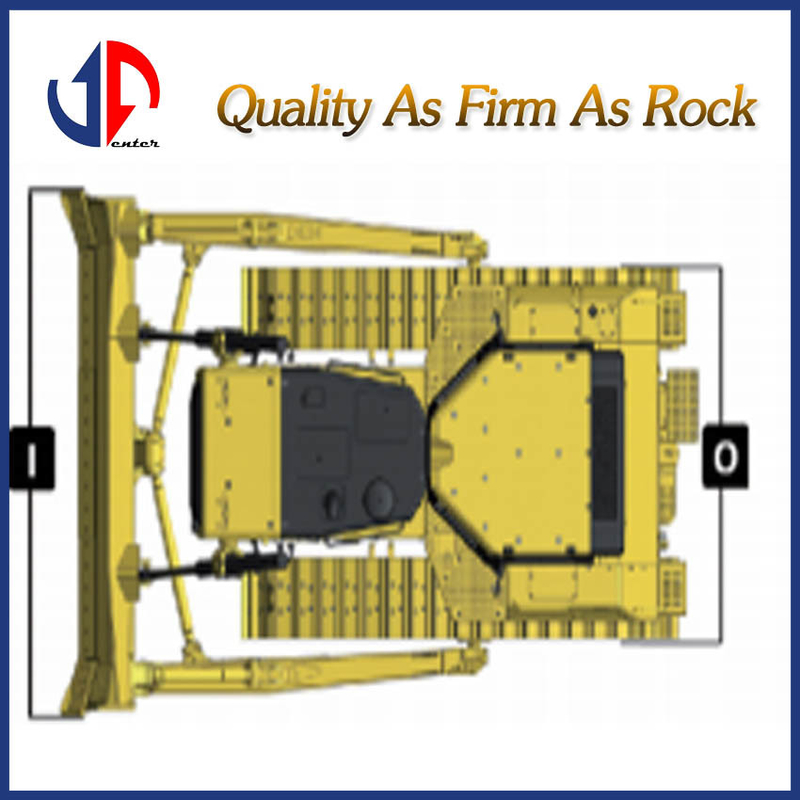

Szerokość od końca po lewej buty do końca buty z prawej trasy (standardowe) |
2390 mm | 2490 mm | 2440 mm | 2440 mm | 3400 mm | |
| Parametr RIPPER | ||||||
| Rodzaj | Trójkręgowy Rozpruwacz | |||||
| Waga | 1631 kg | |||||
| Maksymalna głębokość rozdarcia | 572 mm | |||||
| Maks. wysokość podnoszenia | 592 mm | |||||
|
Długość rozdzieracza /W najgłębszym rozdarciu. |
1580 mm | |||||
| Szerokość rozdzieracza | 2080 mm | |||||
|
Kąt startu (na najwyższym poziomie podnoszenia) |
32.1° | |||||
| Szerokość rozdzierania | 1900 mm | |||||
|
Odległość między zęby rozpruwacze |
950 mm | |||||
